Hy-Gain HAM-IV Rotor
Hy-Gain HAM-IV Rotor

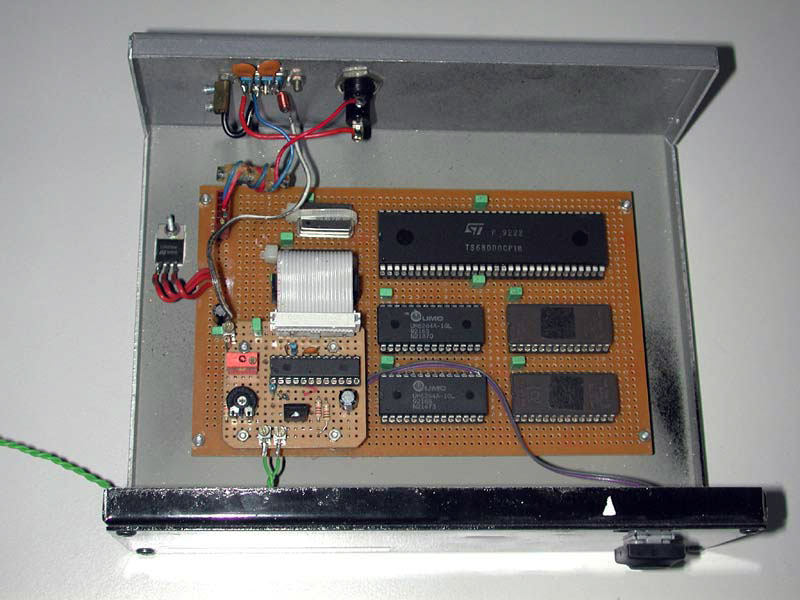

Selbst entworfene und selbst aufgebaute Mikroprozessor-Platine. Ein Motorola 68000 dient zur Datenverarbeitung.
Ursprünglich diente das Gerät zur Dekodierung von Morsezeichen. An dem Flachbandanschluß war
zuerst eine LCD-Bildschirmzeile angeschlossen. Danach wurde an diesen Anschluß der D/A-Wandler angefügt.
Ein GAL dient als 1-Bit Ein- und Ausgabebaustein.

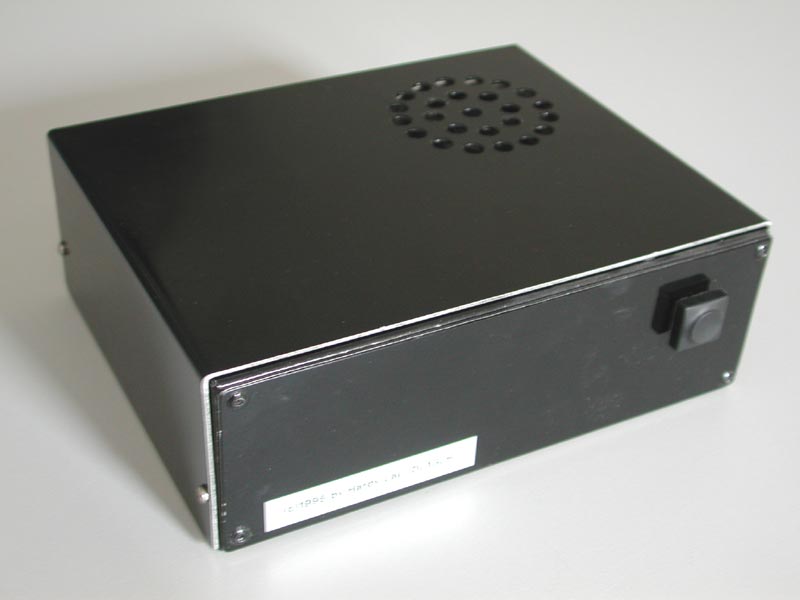

Nach dem Umbau zur Sprachausgabe reicht eine einzige Taste zum Start der Tonausgabe. Es wird die Antennenrichtung
in Grad in einzelnen Ziffern meiner eigenen digitalisierten Sprache ausgegeben. Zu dieser Zeit (1995) waren
Soundkarten noch nicht gebräuchlich. Ich habe also einen A/D-Wandler auf einem Steckbrett zusammen mit
einem Mikrofonvorverstärker aufgebaut um meine Sprache aufzuzeichnen. Der Prozessor hat 16 KB RAM und
64 KB EPROM zur Verfügung.
Hier habe ich zwei Videos zur Demonstration: Video1 (22MB AVI), Video2 (46MB AVI).
So sieht der Quelltext für den 68000-Assembler aus. Die Sprache ist als Datensatz im Quelltext verewigt.
