S-Parameter-Messung an einem 10,7 MHz ZF-Filter

Mit dem VNWA lassen sich leicht alle S-Parameter eines ZF-Filters messen und gleich die Leistungsfähigkeit bei Anpassung errechnen und anzeigen.

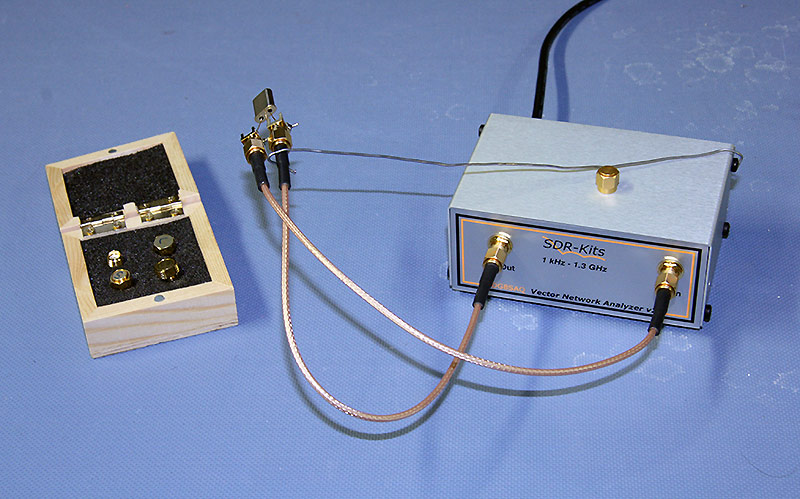

Bild: Messaufbau

Es werden ALLE 4 S-Parameter gemessen, damit eine 12-Term-Korrektur durchgeführt werden kann. Dabei werden dann die Fehler, die durch eine nicht perfekte Anpassung der Messtore am Netzwerkanalysator, vor allem bei hoher Fehlanpassung des Messobjekts (5000 Ohm) entstehen, herausgerechnet.

Nach der Messung wird das Matching-Tool benutzt, um die Leistungsfähigkeit des Filters bei optimaler Anpassung zu ermitteln.

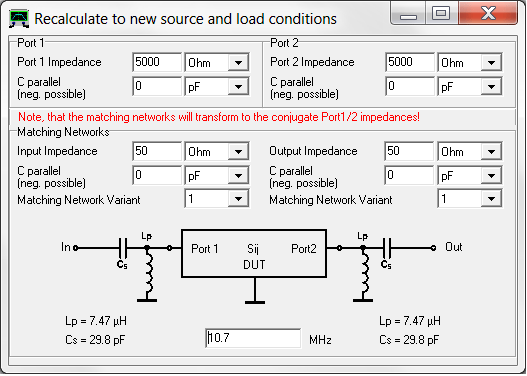

Bild: Eingabemaske Matching-Tool

Dieser Filter wird mit einer Eingangsimpedanz von 5000 Ohm angegeben und soll dann 30 kHz Bandbreite besitzen.

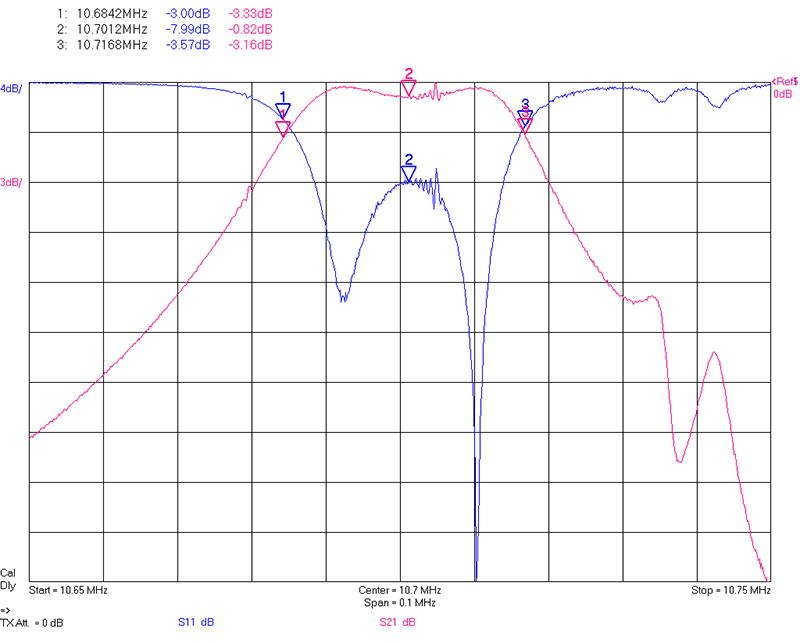

Bild: Werte von S11 und S21 bei Anpassung (5000 Ohm)

Hier die S-Parameter-Datei zum selbst ausprobieren.
