Bild 1: Guanella 1:1 Balun mit 8 bifilaren Windungen auf einem Amidon Ringkern (FT140-43)
Xl bei 7 MHz ist ca. 2100j Ohm. Das reicht für für die Trennung von Eingang zu Ausgang aus.
Für die Breitband-Speisung des 2-Element-Arrays für 7 MHz wird ein Element benötigt welches die Phase des Signals unabhängig von
der Frequenz um 180° verschiebt.
Dies ist mit einem Balun zu bewerkstelligen. Der Balun besteht ja selbst aus
einer auf einem Ferritkern aufgewickelten Leitung möglichst mit gleichem Wellenwiderstand. Diese Leitungslänge darf
man nicht vergessen. Diese beträgt in diesem Fall 4,8° (0,57m elektrisch) bei 7,05 MHz.
Bild 1: Guanella 1:1 Balun mit 8 bifilaren Windungen auf einem Amidon Ringkern (FT140-43)
Xl bei 7 MHz ist ca. 2100j Ohm. Das reicht für für die Trennung von Eingang zu Ausgang aus.

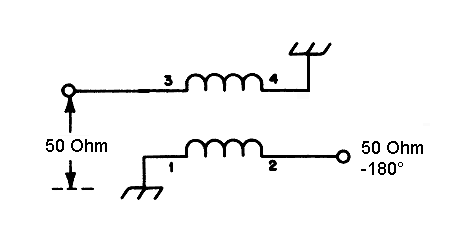

 Bild 2: Schema des Guanella 1:1 Balun als Phasendreher |

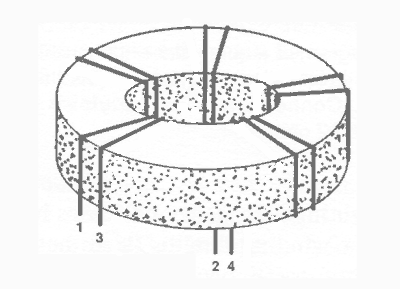

 Bild 3: Bifilare Bewicklung des Ferritkerns |

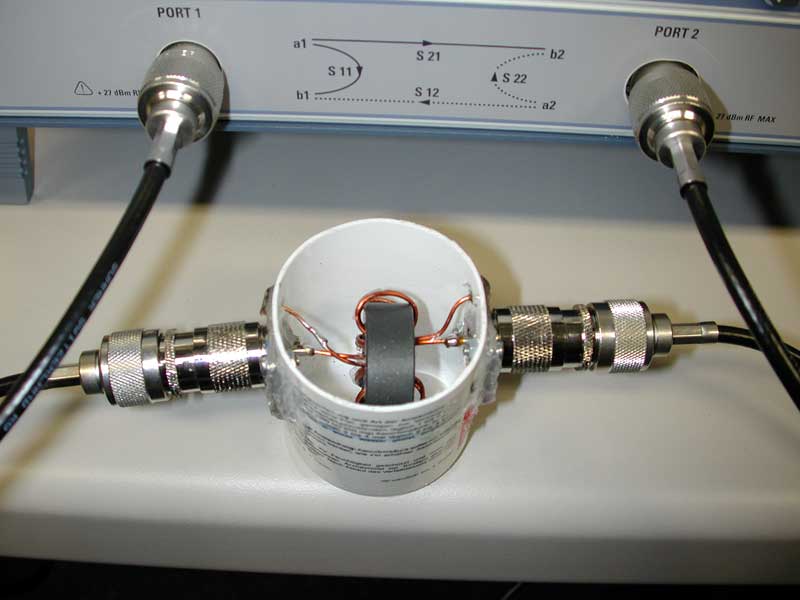

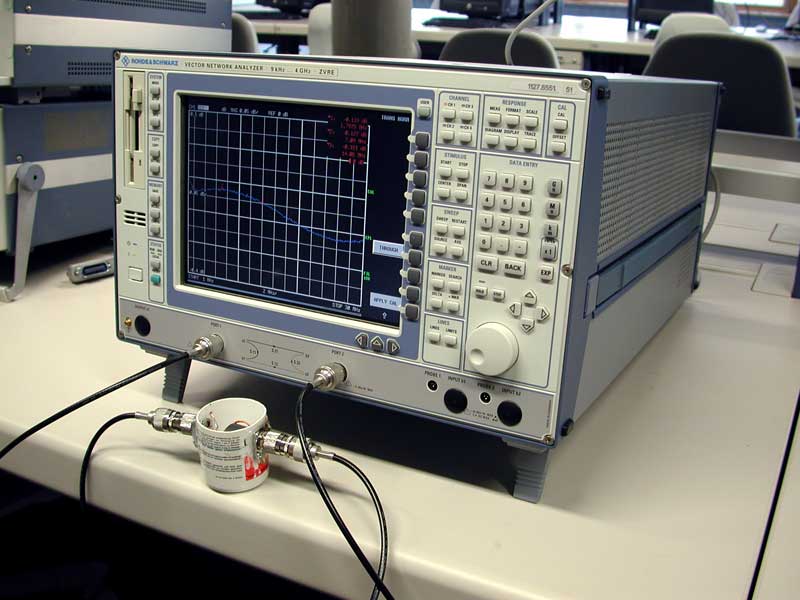

Bild 4: Messung S21 mit Rohde & Schwarz ZVRE

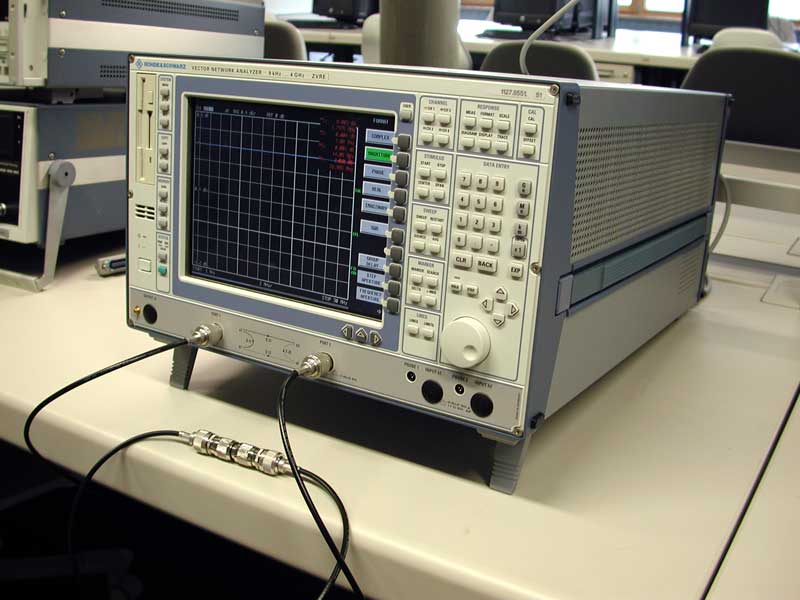

Bild 6: Kalibrierung

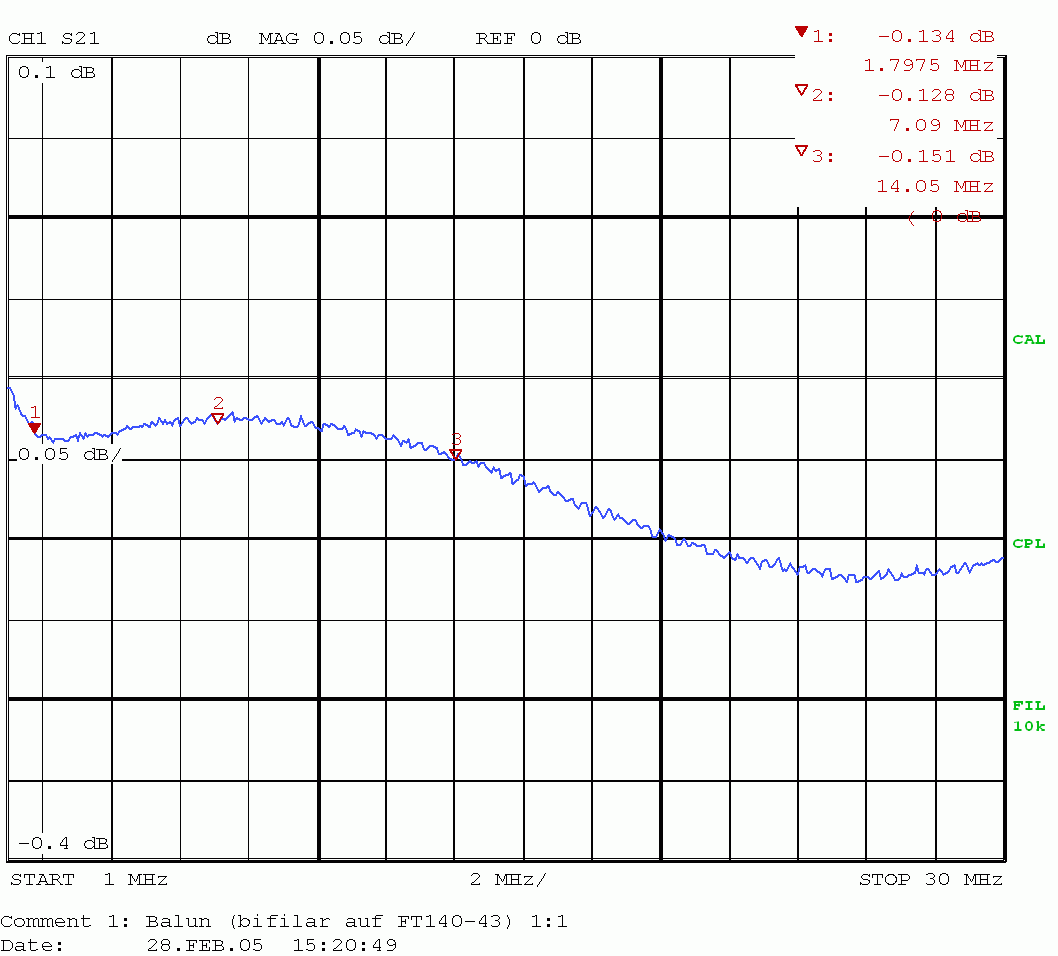

 Bild 7: Messung S21 |

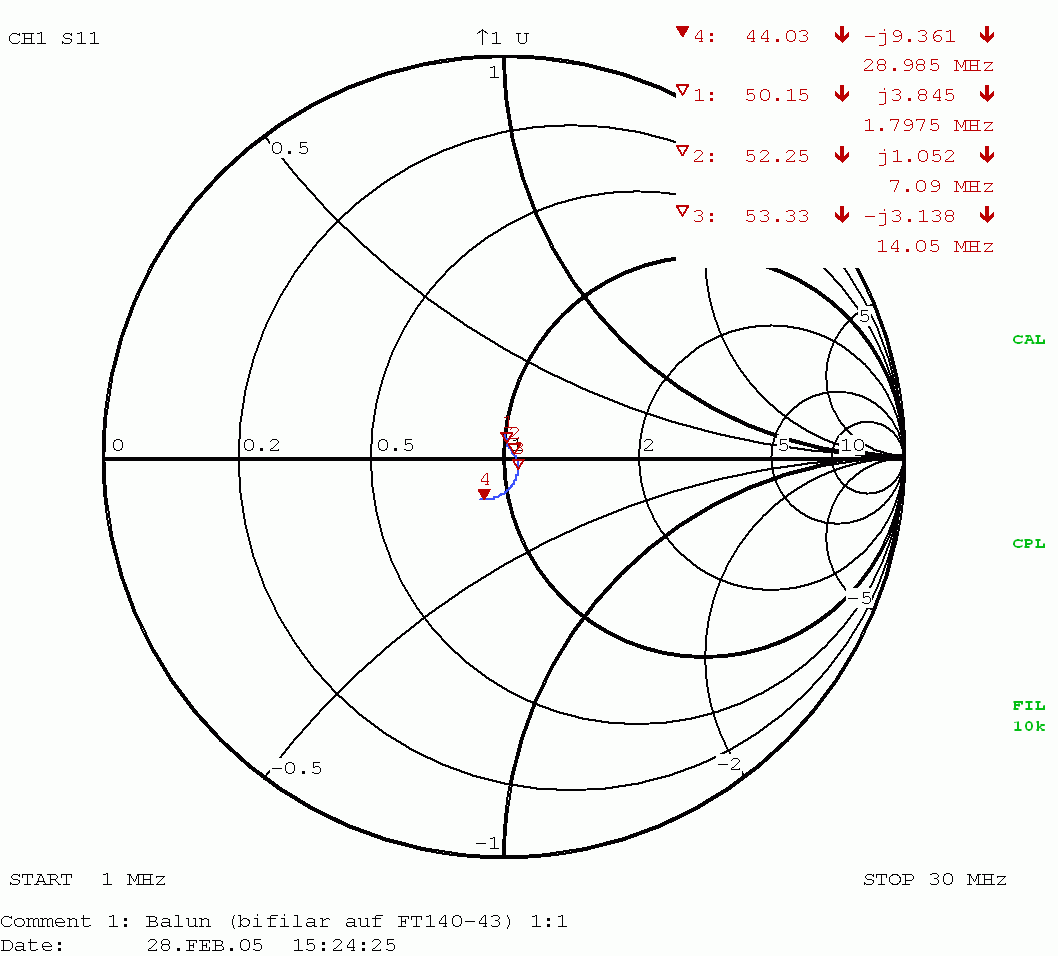

 Bild 8: Messung S11 |
