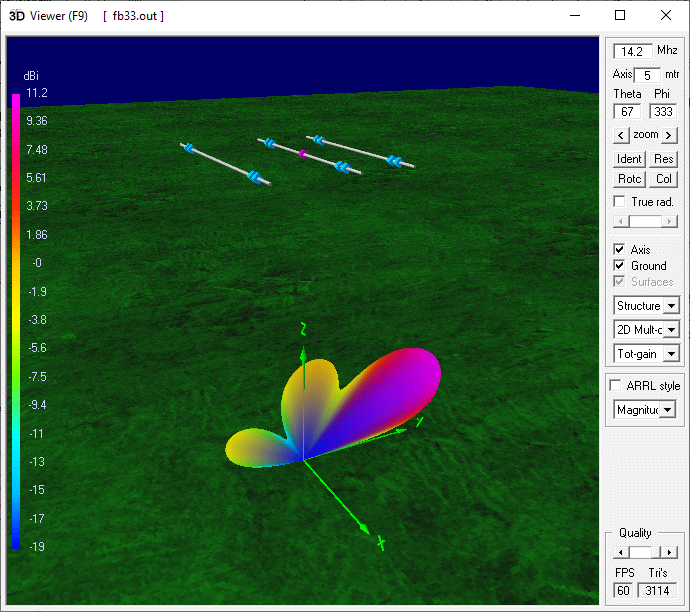

Bild: 3D-Ansicht des NEC-Modell (4NEC2)
Bild: 3D-Ansicht des NEC-Modell (4NEC2)
So sieht das Modell meines Fritzel FB33 aus. Hier die NEC-Datei für 4NEC2. Es muss 4NEC2 sein, da ich ausgiebig die symbolische Berechnung genutzt habe.
Beim Vergleich habe ich das Modell im Freiraum benutzt, da die Bake 10 Km entfernt war und daher Bodenwelle genutzt wurde. Die Seitenminimas sind daher etwas zu ideal simuliert.
Mithilfe von Bernd (DG1GHY) habe ich das Antennendiagramm meines Fritzel FB33 an
meinem Standort vermessen.
Zur Messung haben wir einen kleinen Sender in 10 Km Abstand als Bake genutzt.
Empfangen wurde mit HDSDR und einem Funcube Dongle Pro+.
Die Antennenrichtung wurde dabei mit einem EA4TX ARS RCI-SE gesteuert und erfasst.
| Messung | Simulation mit NEC | |
|---|---|---|

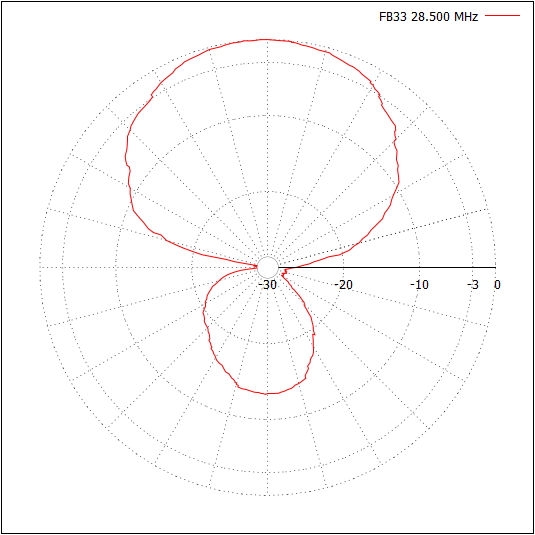

 Bild: Strahlungscharakteristik des Frizel FB33 auf 10m. |

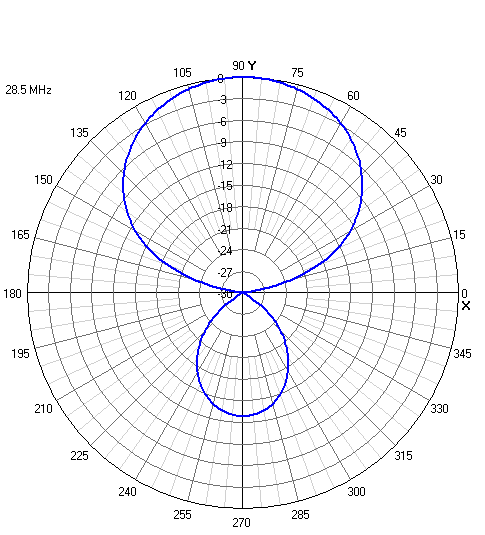

 Bild: NEC-Simulation des Frizel FB33 auf 10m. |
|

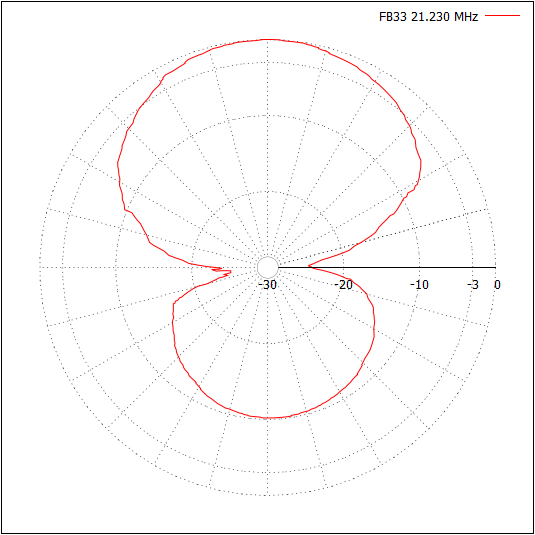

 Bild: Strahlungscharakteristik des Frizel FB33 auf 15m. |

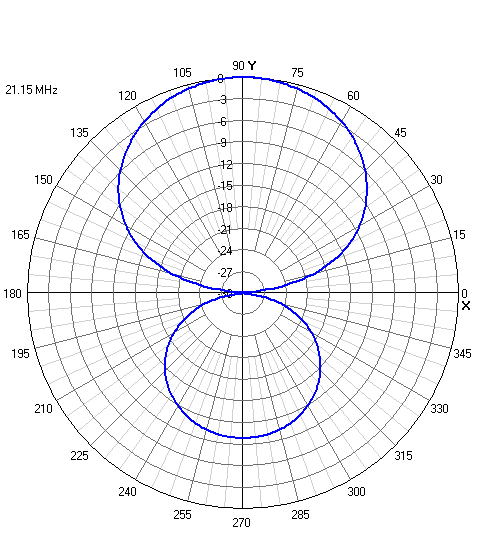

 Bild: NEC-Simulation des Frizel FB33 auf 15m. |
|

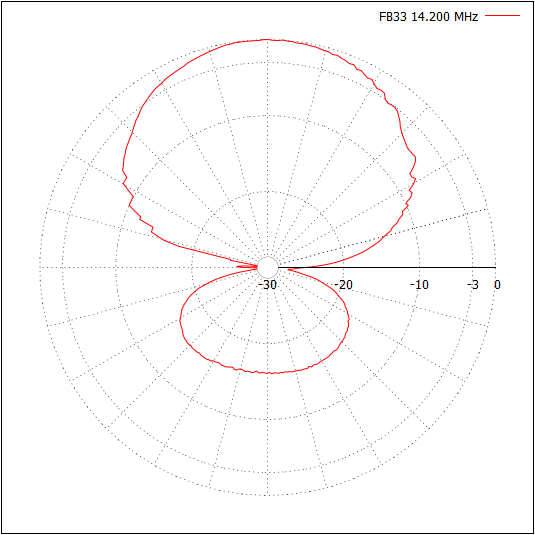

 Bild: Strahlungscharakteristik des Frizel FB33 auf 20m. |

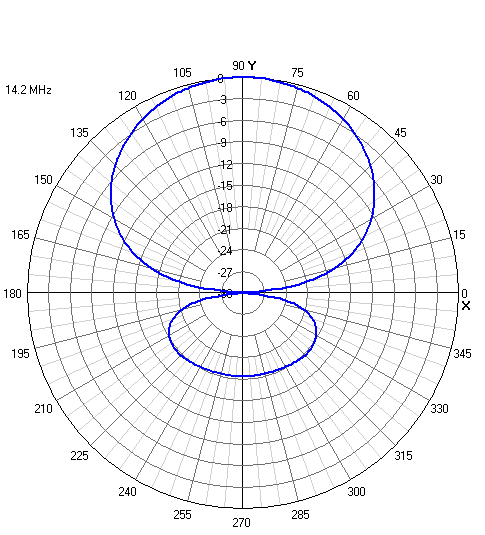

 Bild: NEC-Simulation des Frizel FB33 auf 20m. |
Die Simulation mit NEC zeigt die Schmalbandigkeit auf 15m. Daher wohl auf dieser Frequenz nicht die optimalen Eigenschaften. Die Eigenschaften der Bandbreite ist Gegenstand weiterer Untersuchungen.
Zuerst bestimmen wir die Kabellänge da wir unseren Netzwerkanalysator nicht mit der Referenzebene am Antennenanschluss kalibrien können.
Näheres dazu unter "Messung mit SOL-Kalibrierung am Kabelende".

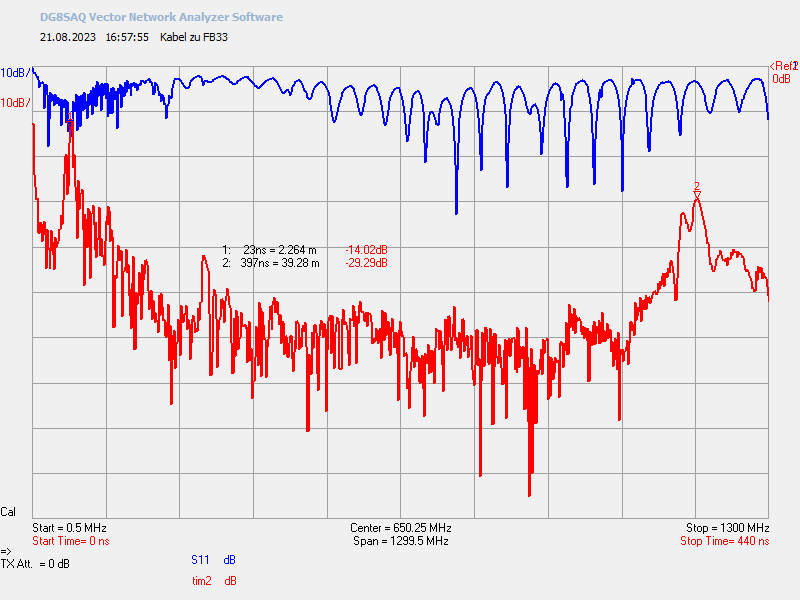

Bild: Bestimmung der Kabellänge
Inzwischen kann die VNWA-Software auch die Verschiebung der Referenzebene mit Kabeln.
Dabei werden Phasenverschiebung und Dämpfung berücksichtigt.

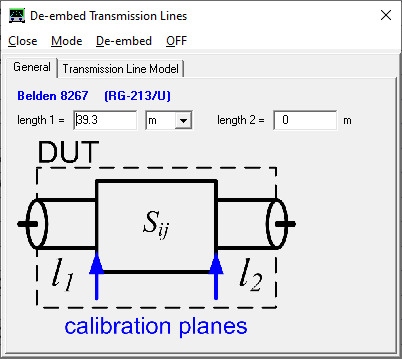

Bild: Eingestellte "Portextensions".

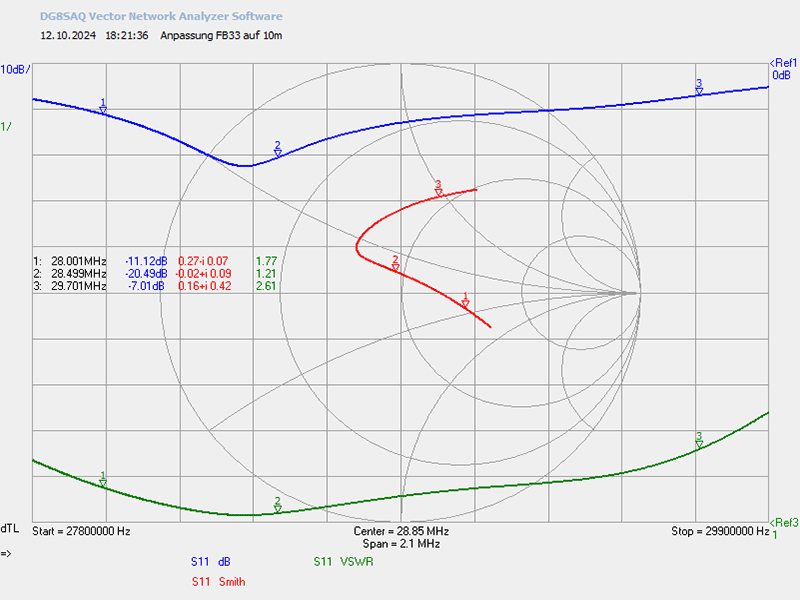

Bild: Anpassung des Fritzel FB33 auf 10m

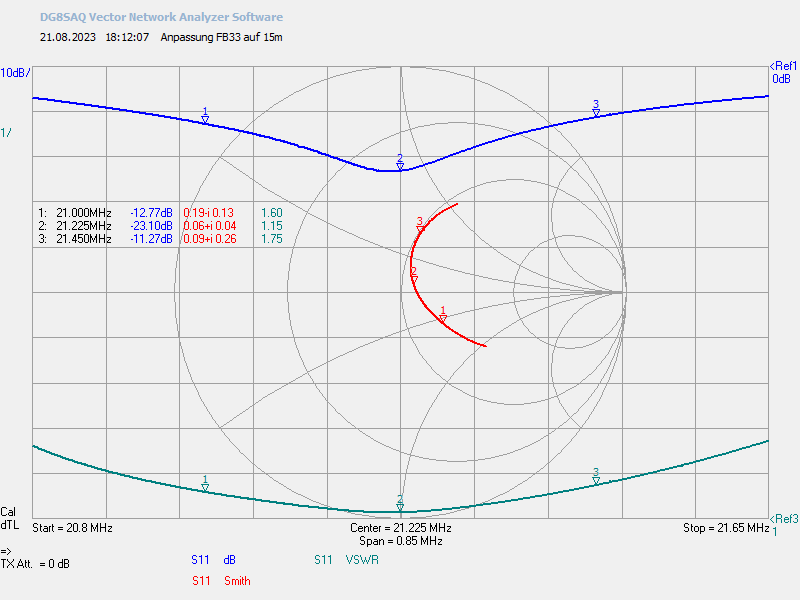

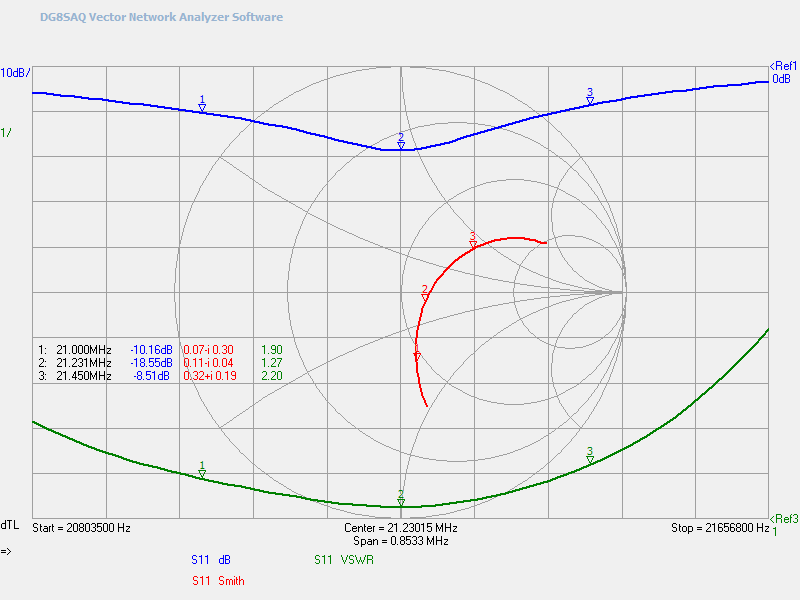

Bild: Anpassung des Fritzel FB33 auf 15m

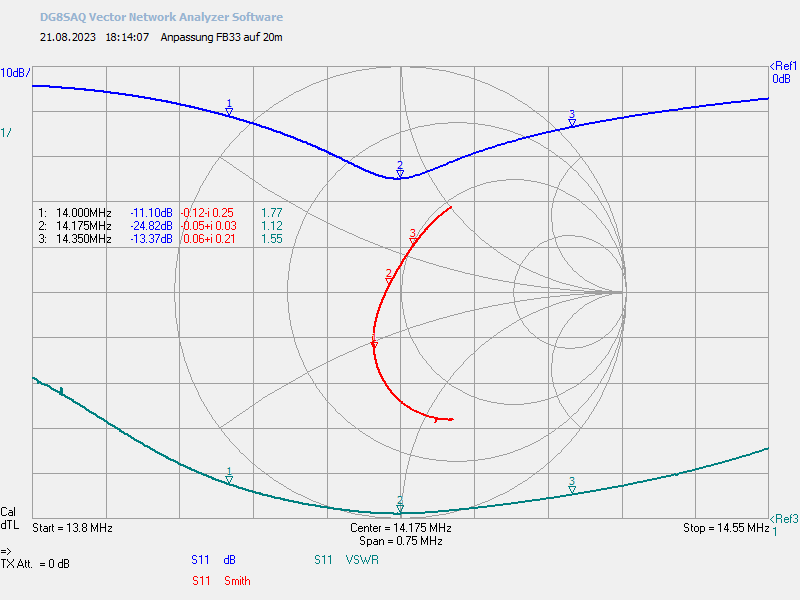

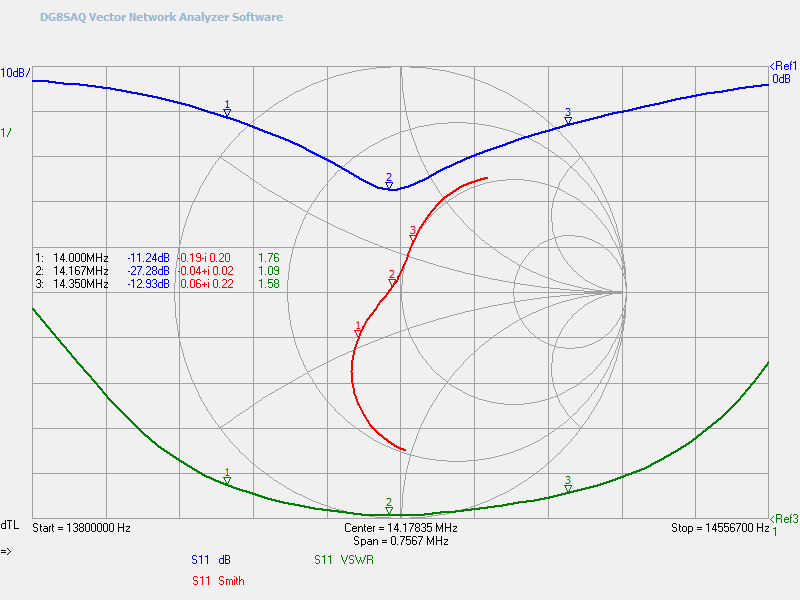

Bild: Anpassung des Fritzel FB33 auf 20m
