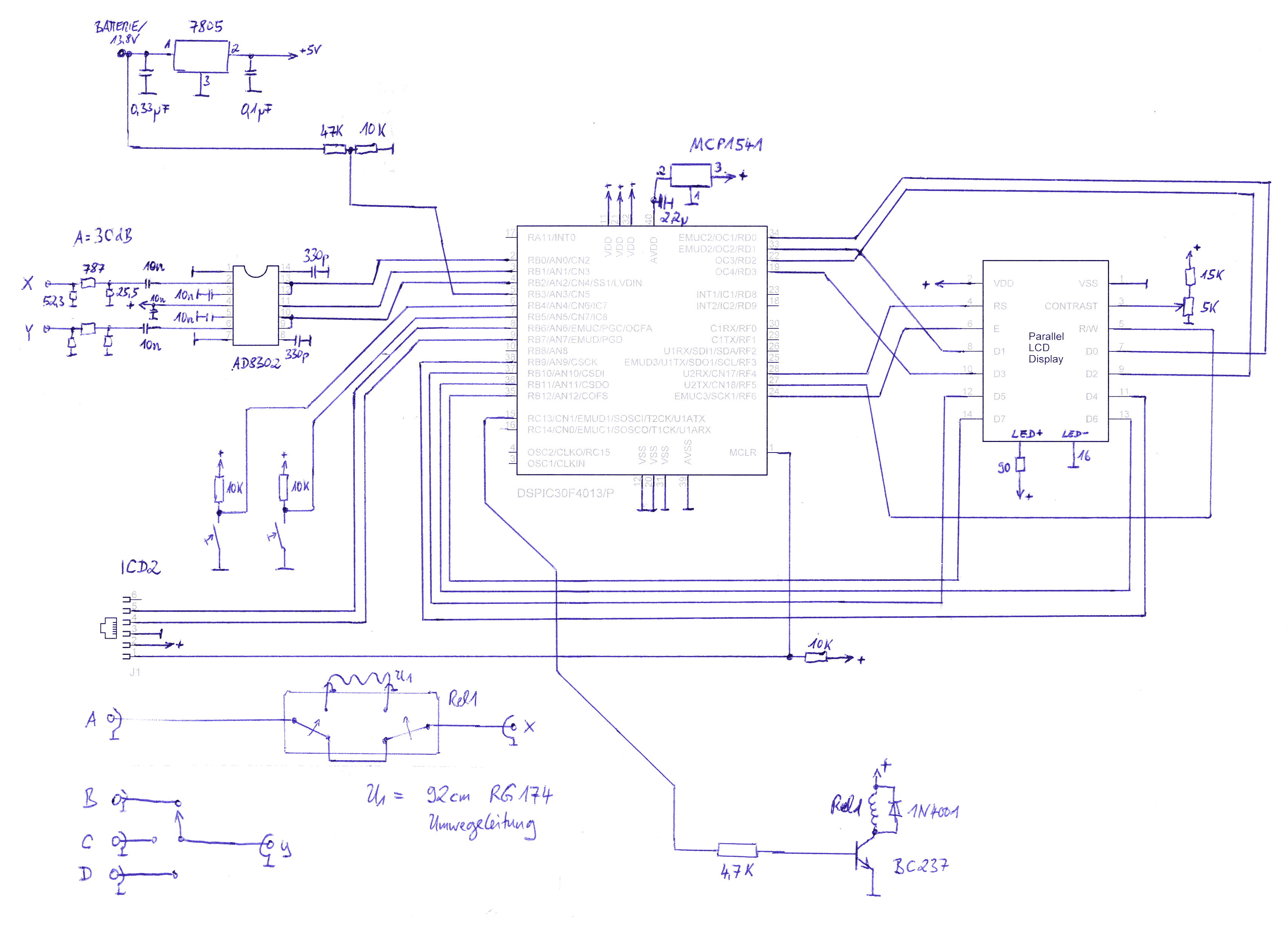

Der Schaltplan des Phasen- und Amplitudenvergleichers mit AD8302 und dsPIC-Mikroprozessor.
Zum Abgleich des Phasenschiebernetzwerkes einer phasengesteuerten Gruppenantenne wird ein Messgerät benötigt, welches die Amplituden und Phasenbeziehung zweier HF-Signale darstellen kann. Bisher habe ich ein Zweikanal-Oszilloskop verwendet. Dies Gerät schafft nun Unabhängigkeit.
Der Schaltplan des Phasen- und Amplitudenvergleichers mit AD8302 und dsPIC-Mikroprozessor.
Hier der Quelltext des Programmes.

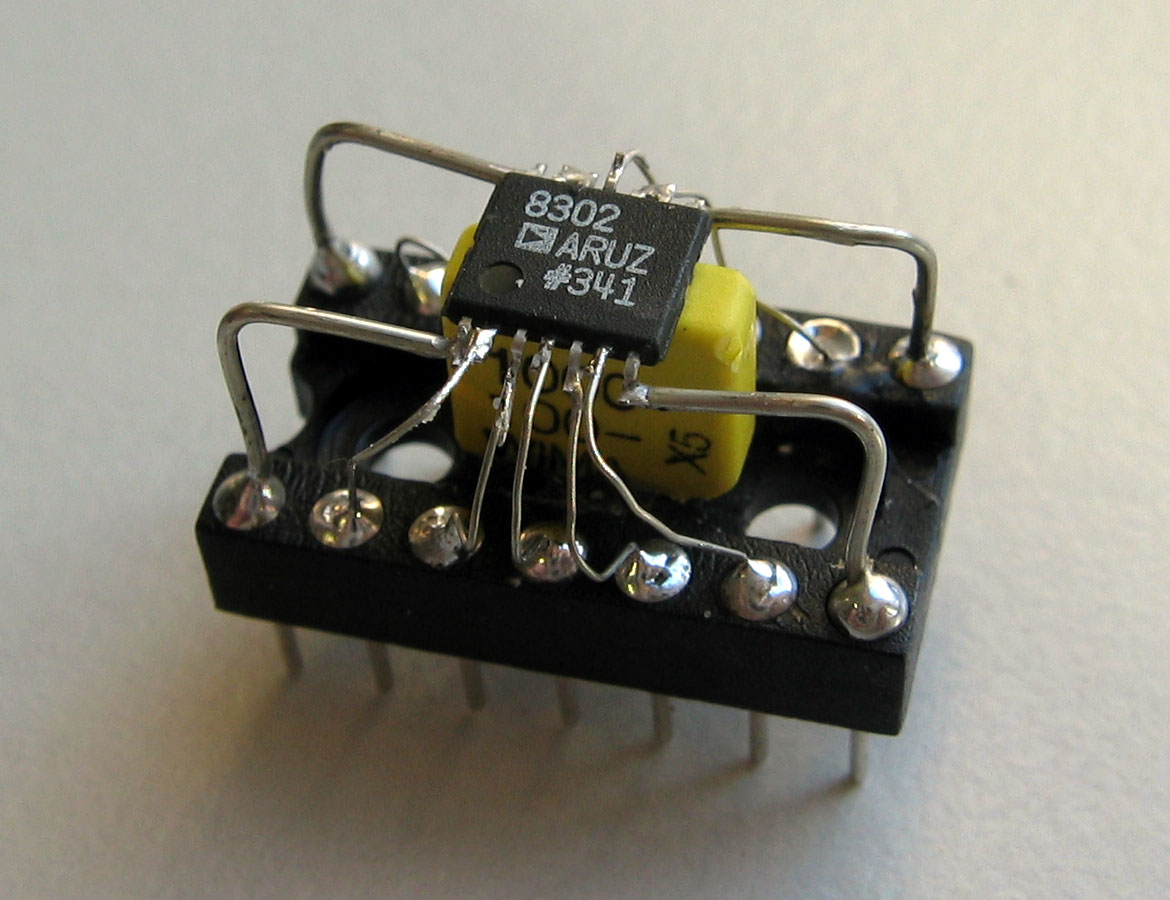

Hier ein AD8302 mit Adaption auf DIP-Gehäuse als Herzstück der Gerätes.

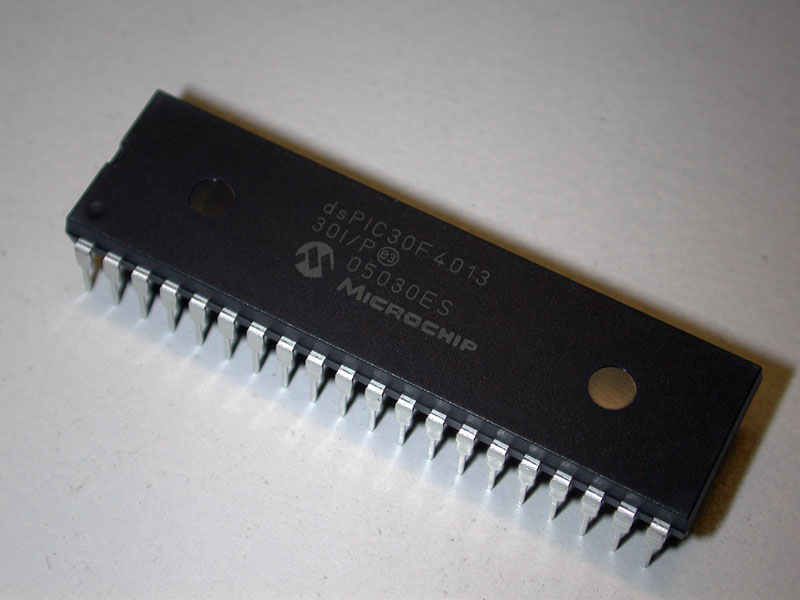

Hier ein Microchip dsPIC30F4013 als "Gehirn".

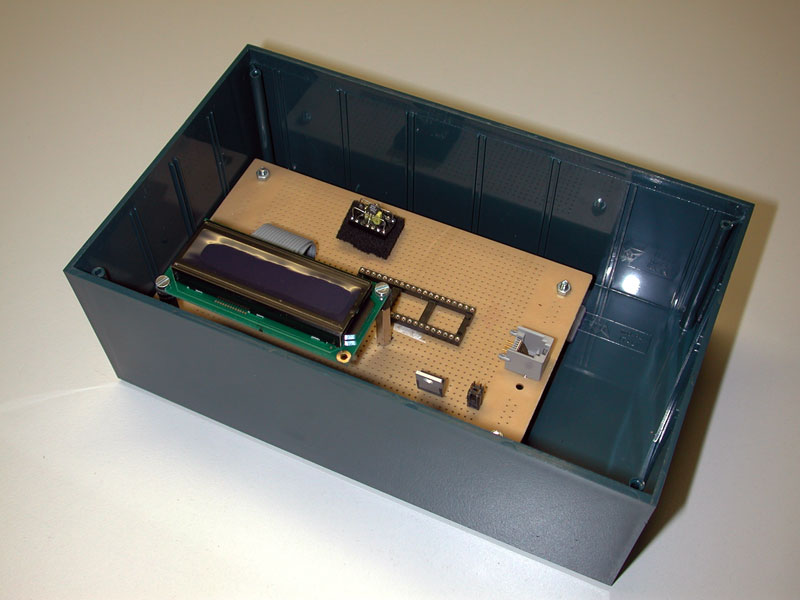

Erster Schritt beim Aufbau

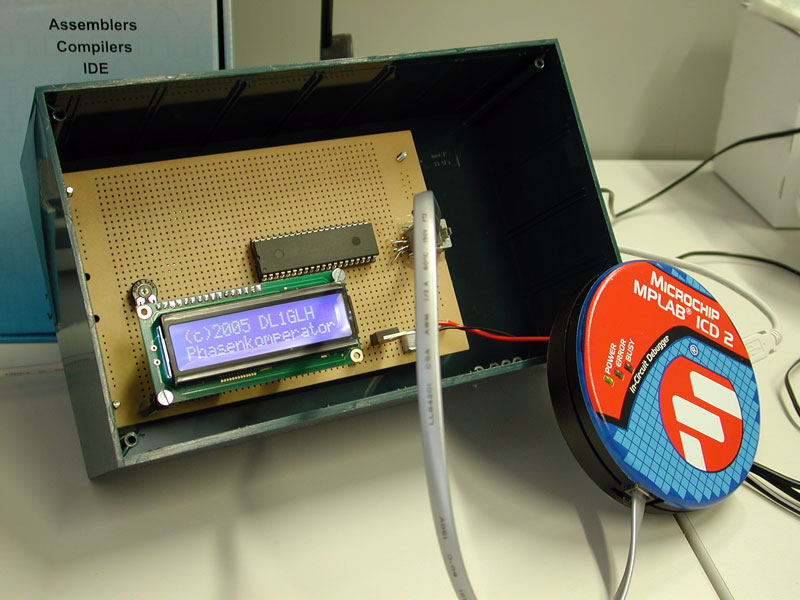

Zweiter Schritt beim Aufbau. Der Prozessor und das Display funktionieren schon.

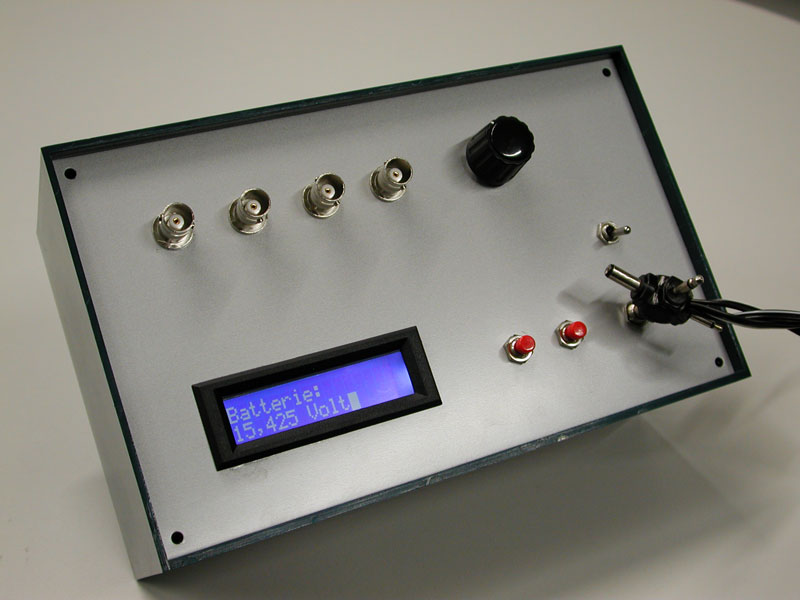

Dritter Schritt beim Aufbau. Das Gehäuse.

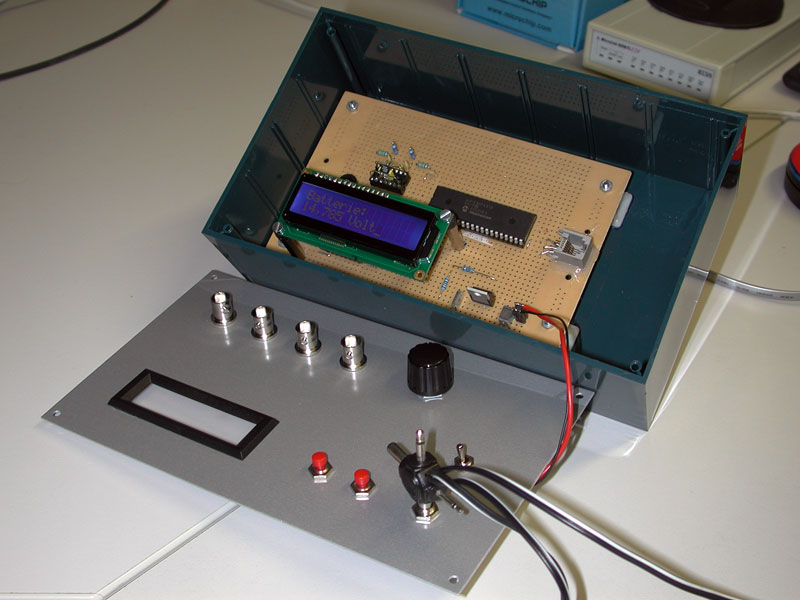

Mit geöffnetem Deckel. Der AD8302 ist bereits in Betrieb.

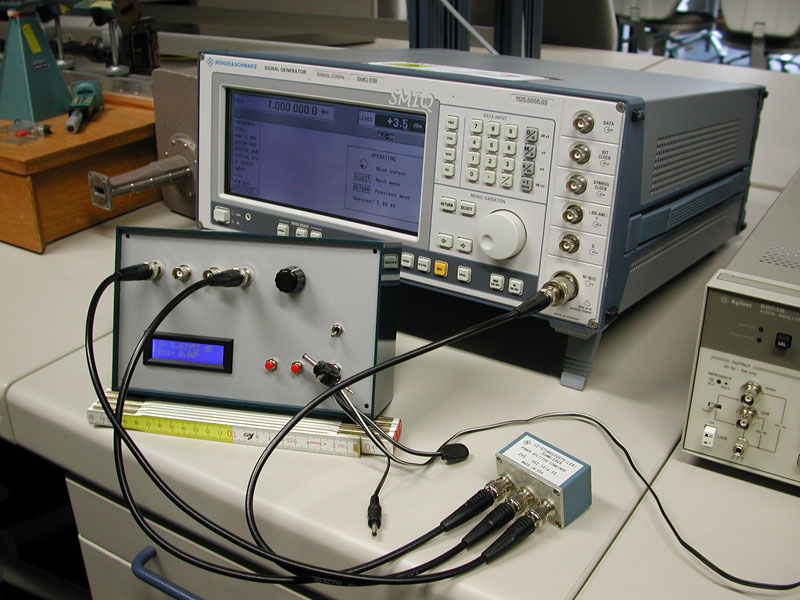

Erster Test.

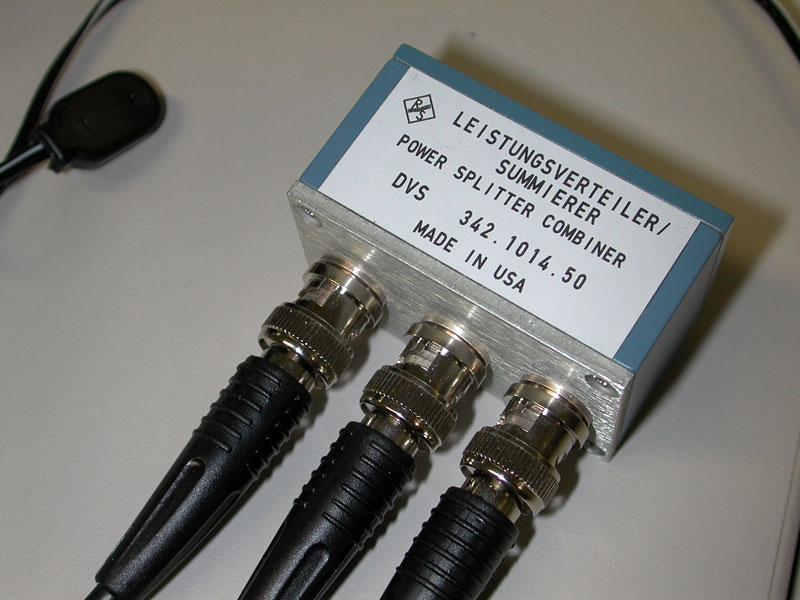

Leistungsteiler zur Impedanzrichtigen Zusammenschaltung zweier Leitungen.

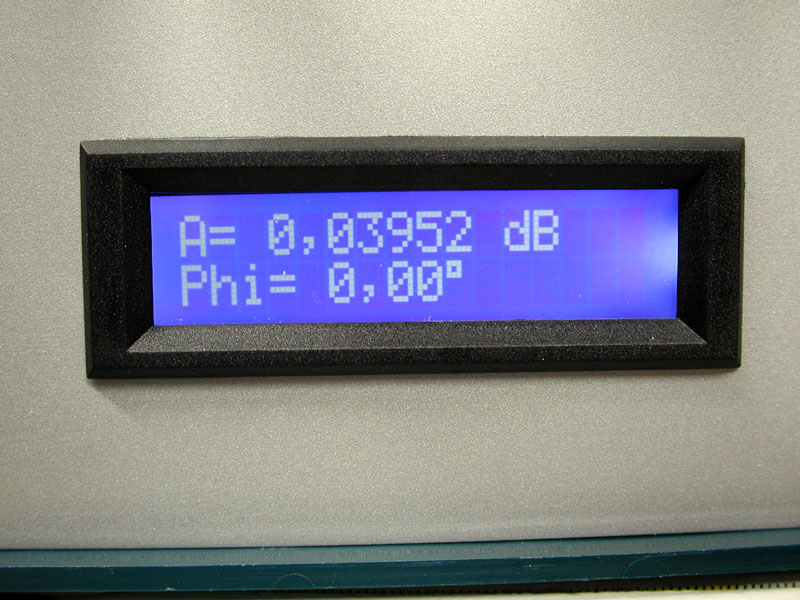

Ergebniss ohne Kalibrierung (Zwei Kabel je 50cm Länge, 7,0 MHz, 3,5dBm vor Splitter).
Über die vielen sinnlosen Nachkommastellen ist hinwegzusehen.
Diese sind in einer späteren Programmversion entfernt worden.
Kalibrierung der Phasenmessung mit HF-Generator (MFJ 269), Leistungsteiler und zwei verschieden lange Koaxialkabel.

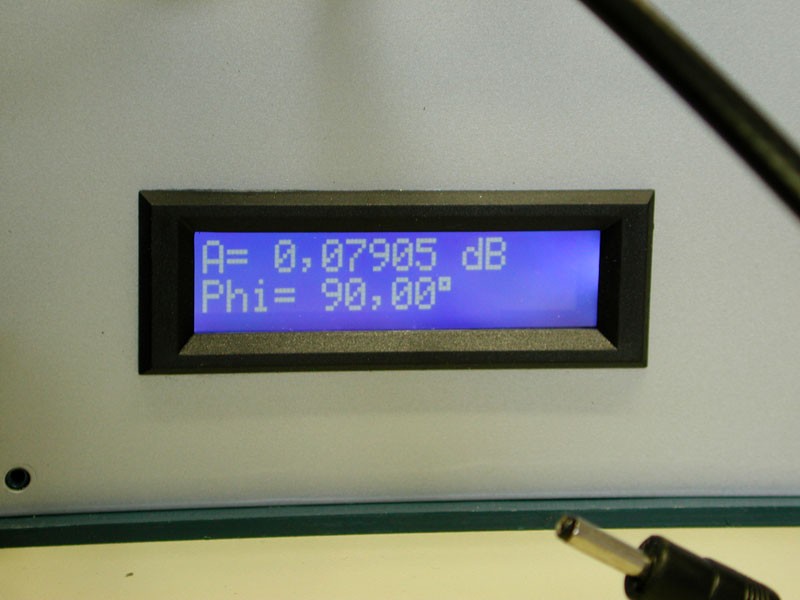

 Ein Punkt bei der Kalibrierung (Dabei wurden 90° gewählt). |

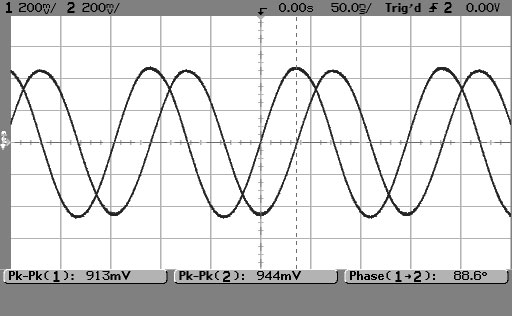

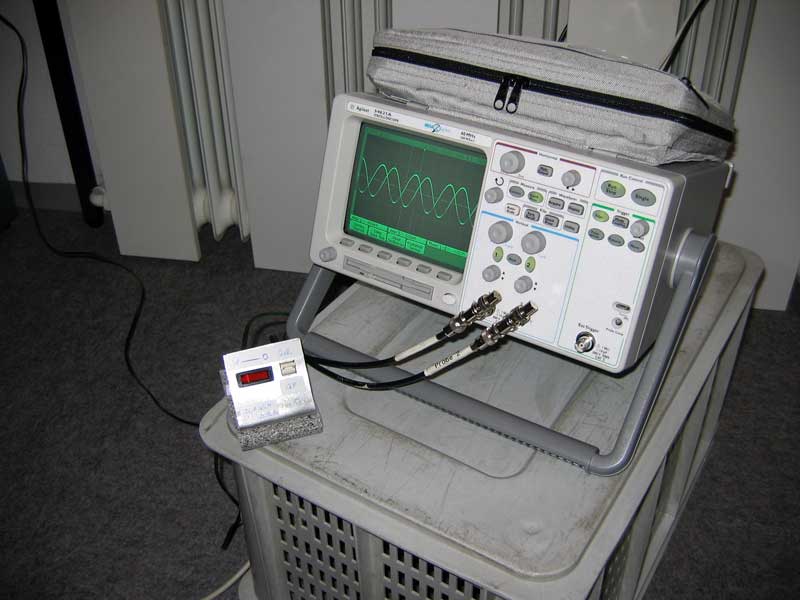

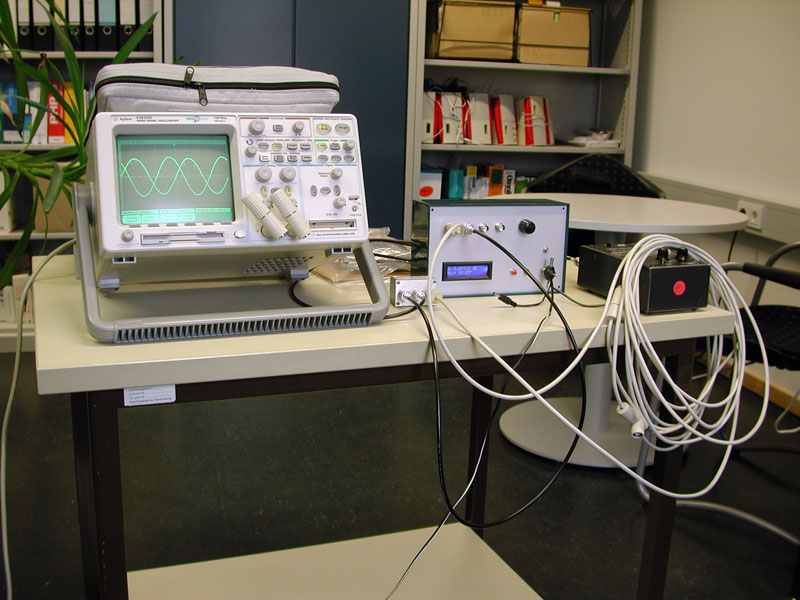

 Vergleich mit Oszilloskop (ungenauer) |

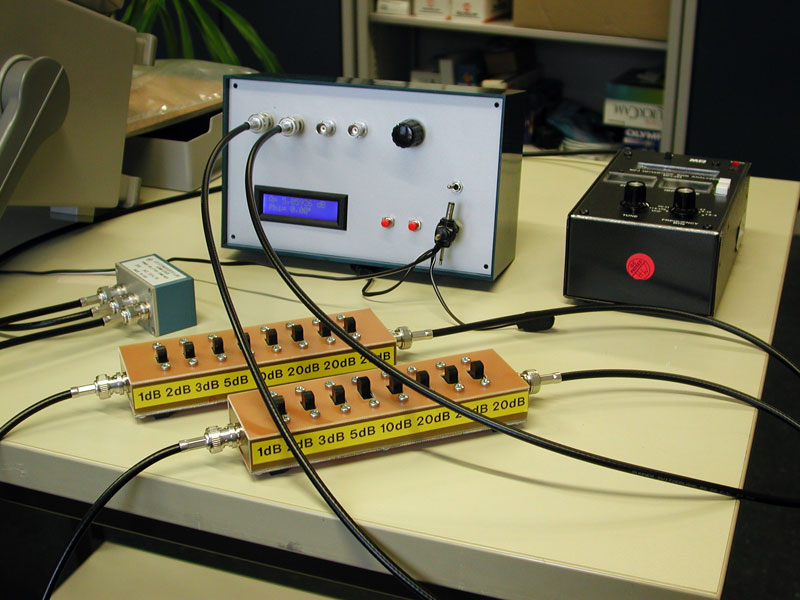

Kalibrierung der Amplitudenmessung mit HF-Gernator (MFJ 269), Leistungsteiler und zwei schaltbaren Dämpfungsgliedern.

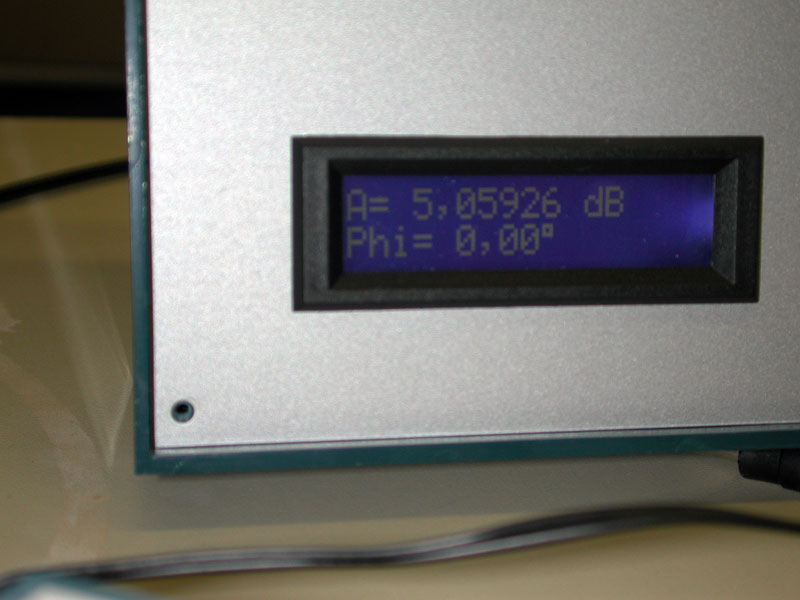

Ein Punkt bei der Kalibrierung. Dabei wurden 5 dB gewählt (siehe Bild oben). Über die vielen sinnlosen
Nachkommastellen ist hinwegzusehen. Diese sind in einer späteren Programmversion entfernt worden.
